Bouwstofzuigers met een geïntegreerd stopcontact hebben het voordeel dat je elektrisch gereedschap op de stofzuiger aansluit. Zodra je je boormachine, cirkelzaag of ander elektrisch gereedschap aanzet, begint de stofzuiger direct met zuigen.
Zo wordt al het stof en vuil gelijk opgevangen en ben je minder tijd kwijt aan het schoonmaken achteraf. Een bouwstofzuiger wordt vaak tijdens werkuren professioneel gebruikt. Dat betekent dat zo’n stofzuiger volgens NEN 3140 moet worden gekeurd. En dat gaat vaak niet helemaal goed.
Eerst volgt de visuele inspectie, onder andere:
- Is het typeplaatje goed leesbaar?
- Is het netsnoer en zijn de stekker niet beschadigd?
- Is de randaarde van de contactdoos niet geoxideerd of verbogen en sluit het afdekklepje nog goed?
- Is de behuizing in goede staat?
- Functioneren de schakelaars?
Voor de keurmeester is het van belang of de stofzuiger is geaard of dubbel geïsoleerd.

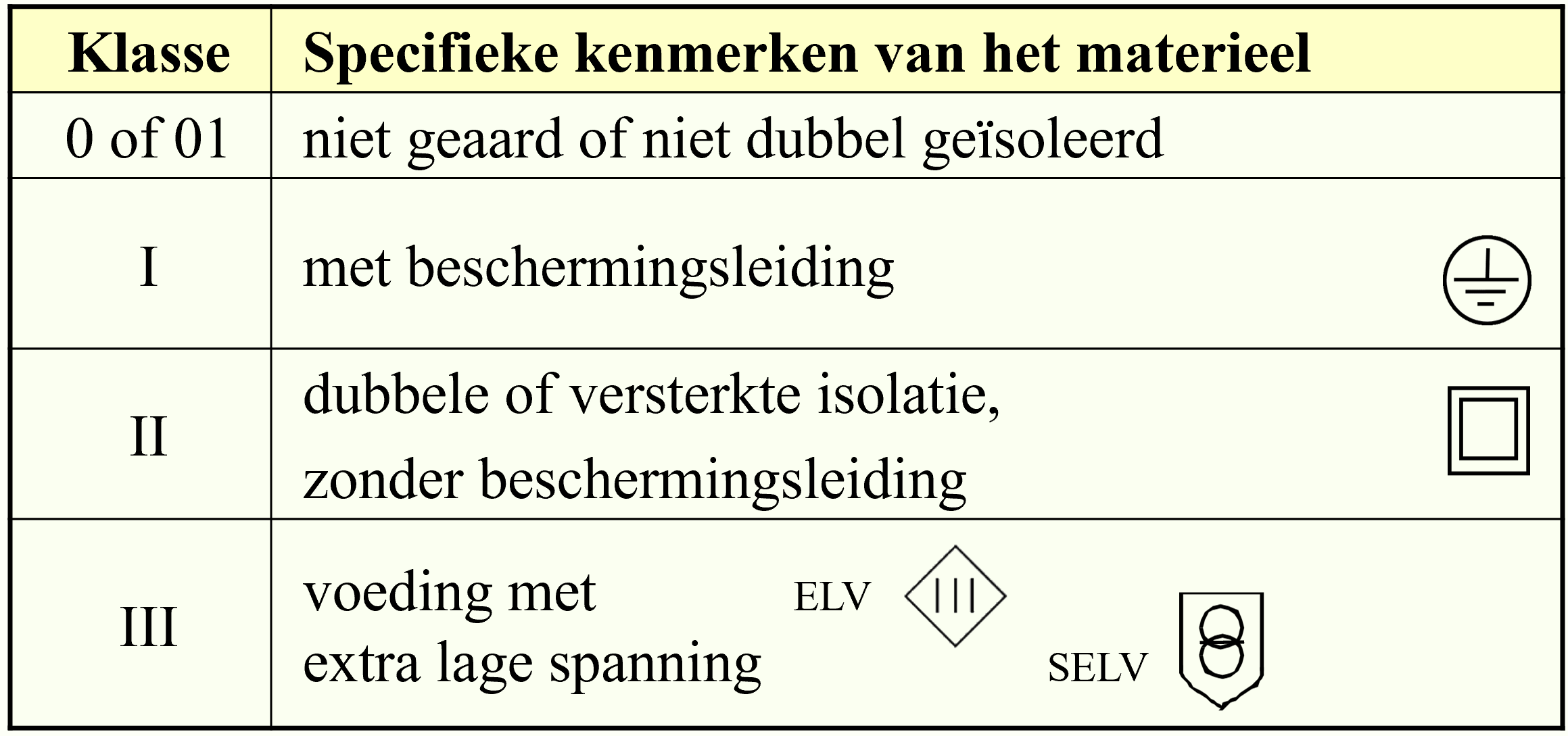

Zie de tabel met de internationale beschermingsklassen.
Een bouwstofzuiger met ingebouwde contactdoos (‘stopcontact’) zal meerdere beschermingsklassen hebben:
– de behuizing is klasse II (symbool met de vierkantjes);
– de contactdoos is geaard, dus klasse I.
Het netsnoer van de stofzuiger zal een randaarde stekker hebben (klasse I). Die aarde is bedoeld voor de contactdos. Daarvan moet je meten of de weerstand van de beschermingsleiding voldoende laag is.
De behuizing zal klasse II zijn. Dan volgen de metingen die de NEN 3140 voorschrijft: de isolatieweerstand of de reële lekstroom. Of beiden.

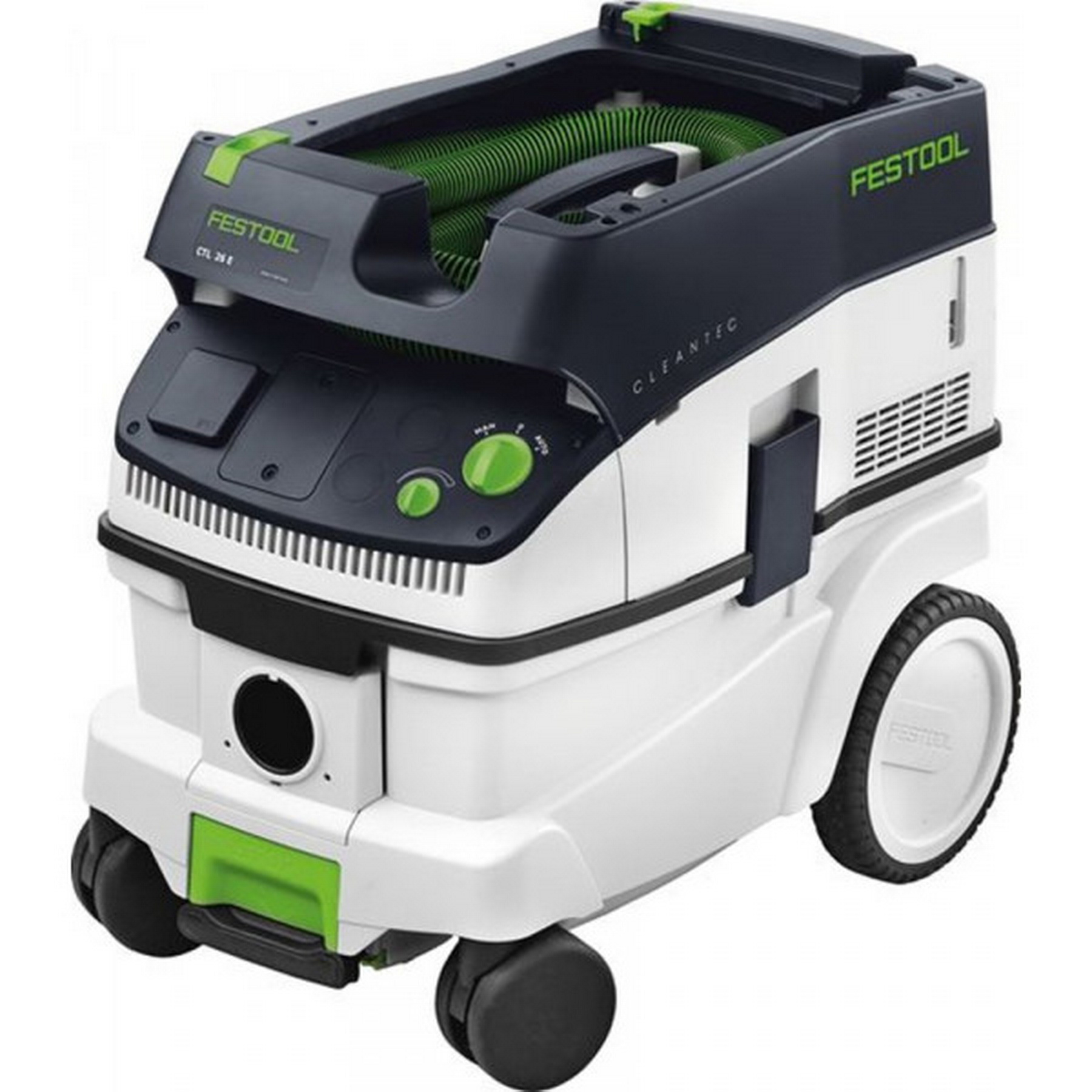

We nemen deze stofzuiger als voorbeeld. De stofzuiger heeft een contactdoos om ander gereedschap op aan te sluiten.

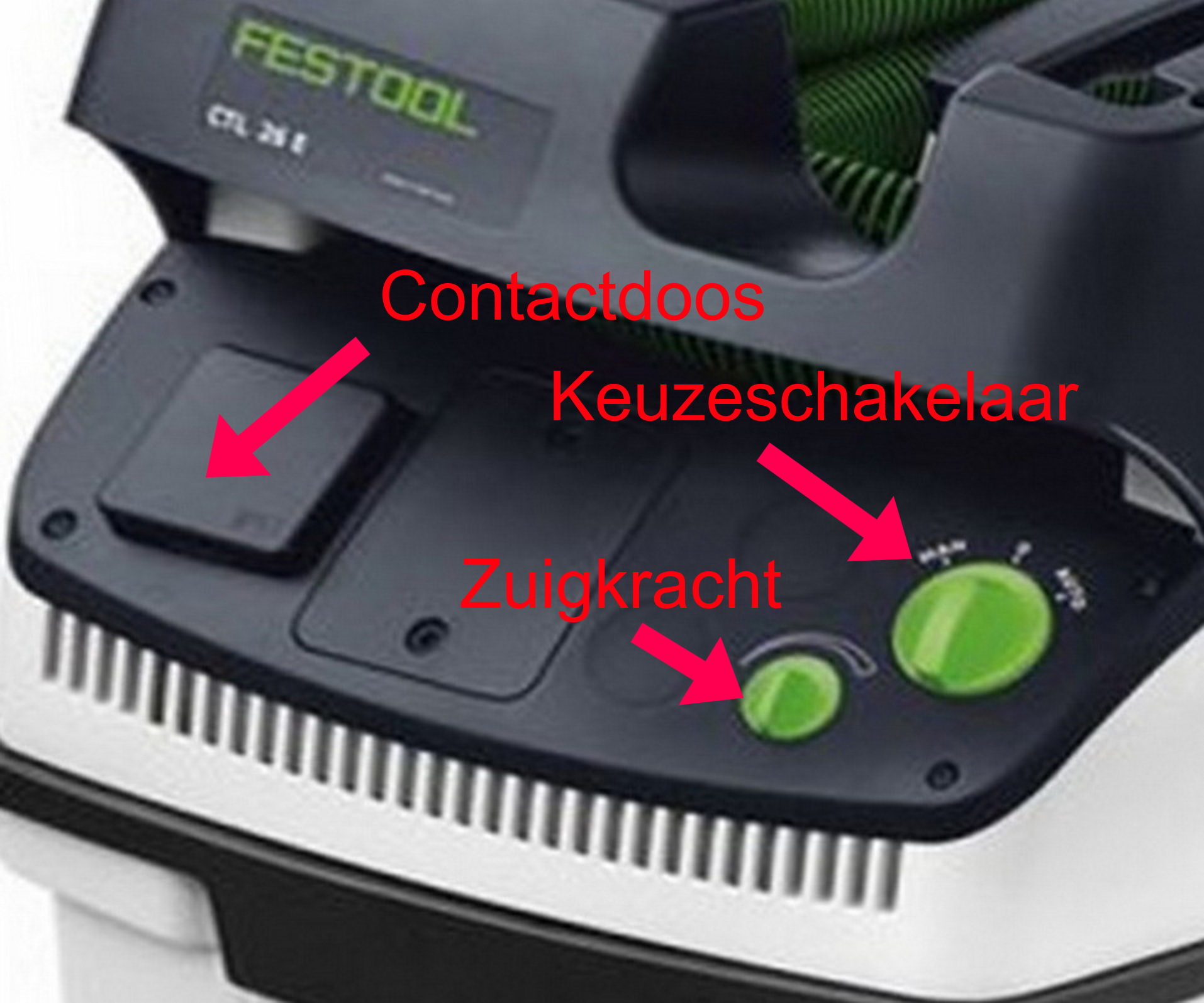

De contactdoos wordt geschakeld via de keuzeschakelaar:
– manueel;
– automatisch.
In de stand ‘manueel’ is de stofzuiger met contactdoos ingeschakeld.
In de stand automatisch schakelt de stofzuiger pas in als een aangesloten gereedschap wordt ingeschakeld.
Voor de keuring zetten de keuzeschakelaar altijd op “manueel”. Pas dan kan je alle metingen uitvoeren. Als de stofzuiger niet volledig is ingeschakeld zijn de meeste metingen niet mogelijk of geheel zinloos!! Zet ook de zuigkracht op ‘maximaal‘.
Als de visuele inspectie is afgerond gaan we de metingen conform de NEN 3140 uitvoeren:
- De weerstand van de beschermingsleiding, gemeten aan de ‘randaarde’ van de contactdoos, volgens de meetwaarden klasse I;
- De isolatieweerstand, volgens de meetwaarden klasse II;
- Eventueel de vervangende lekstroom (aanraakstroom) volgens de meetwaarden klasse II;
- De reële lekstroom die aanraakstroom wordt genoemd volgend klasse II. Deze meting dient 2 maal te worden uitgevoerd waarbij de tester of de keurmeester de stekker van de stofzuiger omkeert/ompoolt.
Na de metingen zet je de keuzeschakelaar weer uit.
Sommige testers voor elektrische arbeidsmiddelen hebben aanpasbare testprogramma’s. Dat zijn in principe lijsten met opdrachten. Bij deze testers kan je alle hierboven aangegeven meetopdrachten in een eigen testprocedure zetten en opslaan onder een goede naam. Bijvoorbeeld “Klasse II met wcd”.

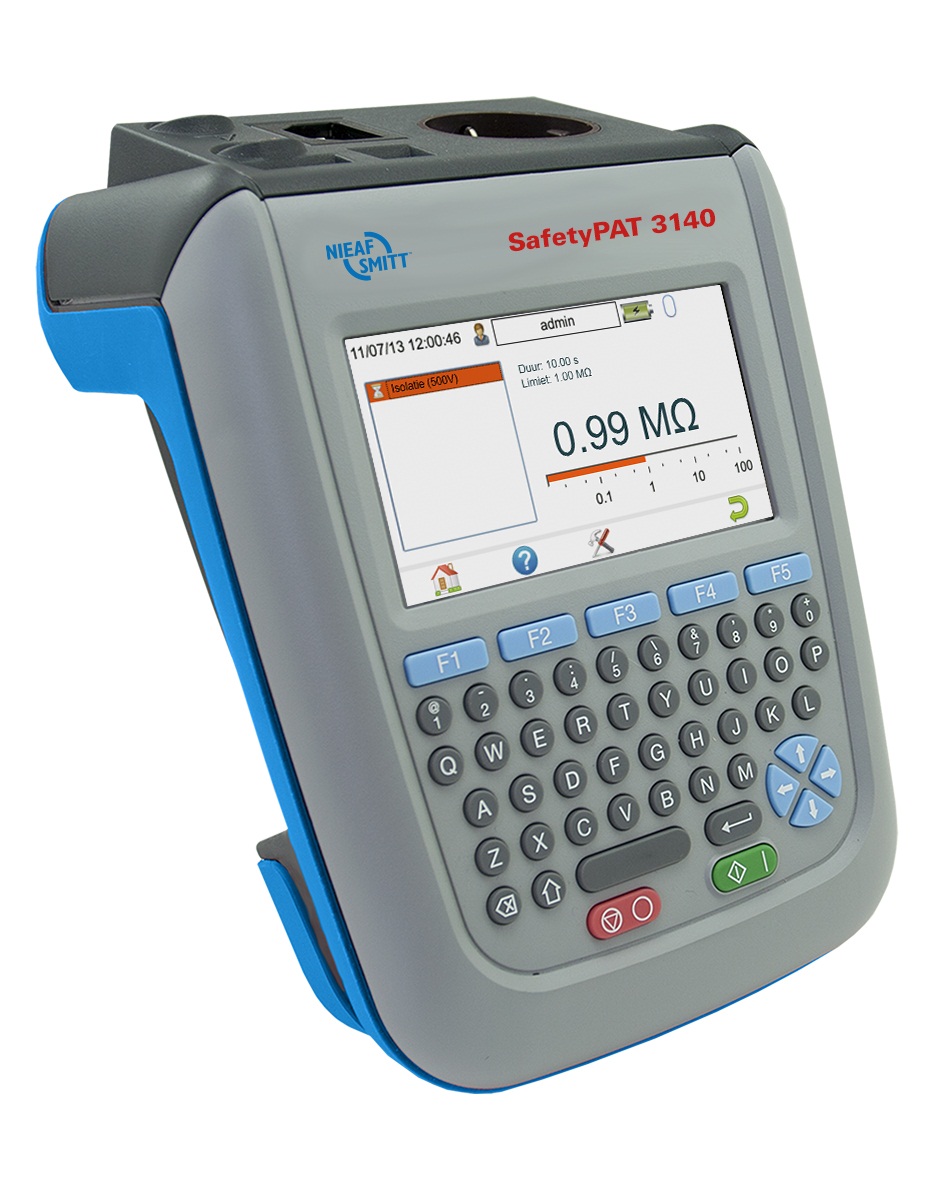

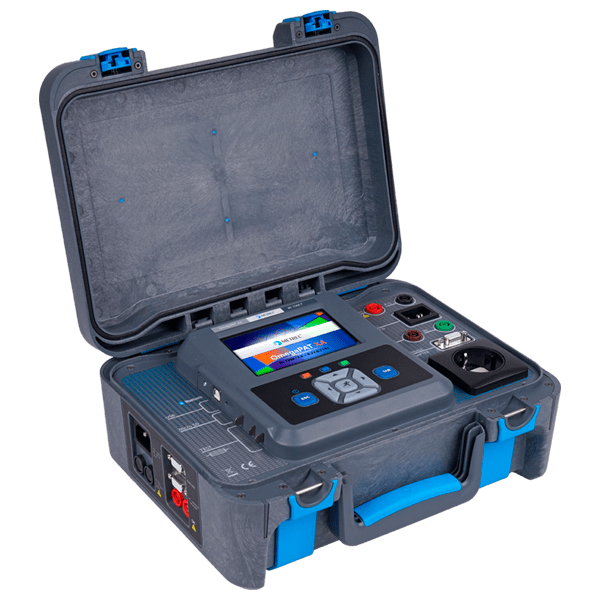

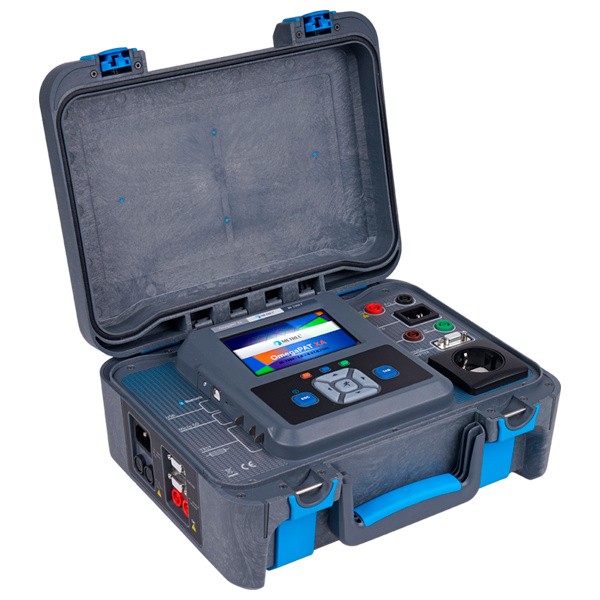

Onderstaande testers zijn een voorbeeld van testers met goed aanpasbare testprogramma’s.
